HBS skrutka so zápustnou hlavou

Ďalšie fotky (5)

HBS skrutka so zápustnou hlavou

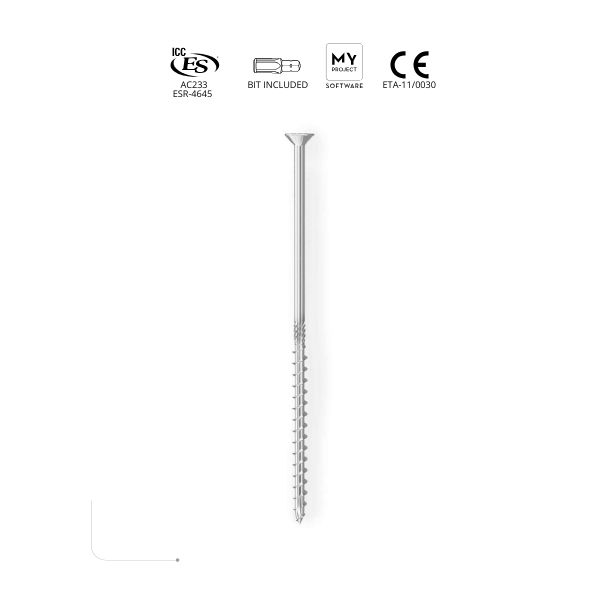

HBS je konštrukčná skrutka so zápustnou hlavou a asymetrickým závitom pre spoľahlivé a bezpečné skrutkovanie do masívneho dreva, CLT, LVL a drevotrieskových panelov. Vyznačuje sa vysokou pevnosťou, odolnosťou proti prasknutiu a výborným seizmickým správaním. Bez obsahu šesťmocného chrómu (Chromium VI free). viac

Kód produktu: P00754

Dĺžka

Priemer

Cena s DPH (23%)

od 6,70 €

balenie

Pridať do obľúbených Pridať do porovnania Zdieľať Často kladené otázky Potrebujete pomôcť s montážou?

Popis a špecifikácia

Konštrukčná skrutka HBS

je profesionálne riešenie pre vysoko namáhané drevené konštrukcie. Vyrobená z uhlíkovej ocele s galvanickým zinkovaním dosahuje mimoriadnu pevnosť materiálu (fy,k = 1000 N/mm2) a veľmi vysokú odolnosť v krútení (ftor,k), čo zabezpečuje bezpečné a presné skrutkovanie aj pri náročných aplikáciách.

Skrutka je homologovaná pre konštrukčné použitie v akomkoľvek smere vzhľadom na vlákno dreva (? = 0° – 90°). Asymetrický „dáždnikový“ závit zlepšuje schopnosť vniknutia do dreva, minimalizuje riziko praskania a zvyšuje únosnosť spoja. Zápustná hlava so záhlbníkmi pod hlavou umožňuje čisté a presné zapustenie do materiálu.

Produkt má certifikovanú vyššiu ťažnosť – uhol ohybu je o 20° väčší oproti norme. Skrutky prešli opakovanými skúškami SEISMIC-REV podľa EN 12512 a seizmickými testami podľa EN 14592, vďaka čomu sú vhodné aj do seizmicky namáhaných konštrukcií.

Skrutka je Chromium VI free, v súlade s REACH a SVHC požiadavkami, bez obsahu šesťmocného chrómu, čo zaručuje ekologickejšie a bezpečnejšie použitie.

Vlastnosti

hlava: zápustná so záhlbníkmi
priemer: 3,5 – 12,0 mm
dĺžka: 30 – 600 mm
materiál: uhlíková oceľ, galvanicky zinkovaná
bit: súčasť balenia

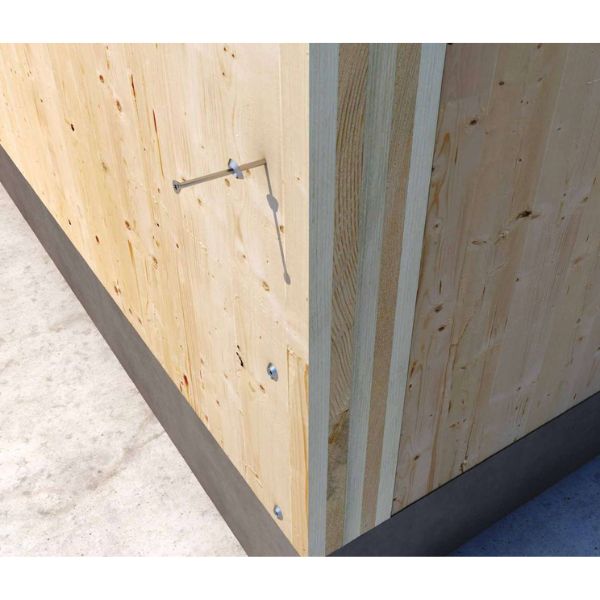

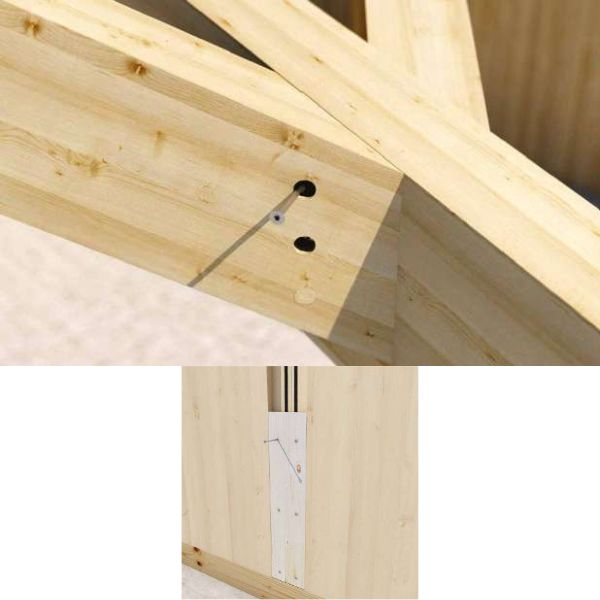

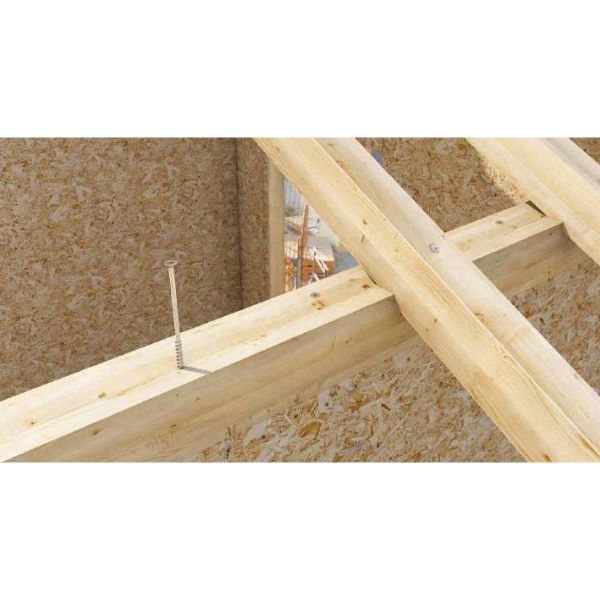

Oblasti použitia

panely na báze dreva
masívne drevo
vrstvené drevo

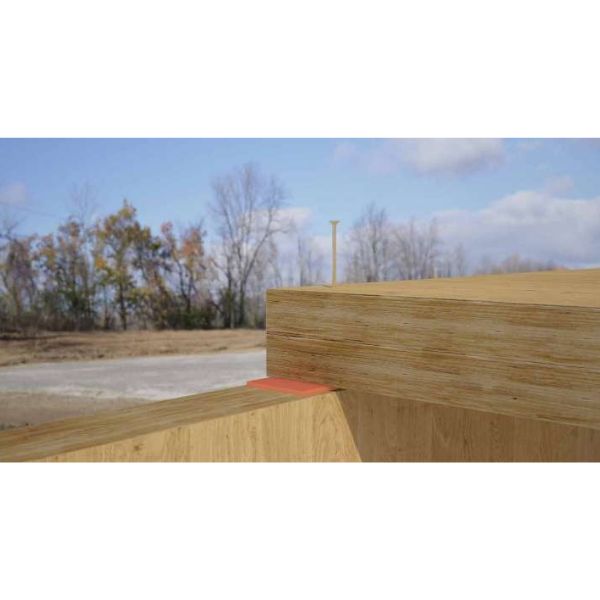

CLT, LVL
drevá s vysokou hustotou

Vhodné pre prevádzkovú triedu 1 a 2.
Hodnoty sú skúšané, certifikované a kalkulované aj pre CLT a LVL.

Rozmery

CODE	d1	L	b	d1	L	b	TX	ks
	[mm]	[mm]	[mm]	[in]	[in]	[in]
HBS3540	3.5	40	18	0.14	1 9/16''	11/16''	TX15	500
HBS3545	3.5	45	24	0.14	1 3/4''	15/16''	TX15	400
HBS3550	3.5	50	24	0.14	1 15/16''	15/16''	TX15	400
HBS430	4	30	18	0.16	1 3/16''	11/16''	TX20	500
HBS435	4	35	18	0.16	1 3/8''	11/16''	TX20	500
HBS440	4	40	24	0.16	1 9/16''	15/16''	TX20	500
HBS445	4	45	30	0.16	1 3/4''	1 3/16''	TX20	400
HBS450	4	50	30	0.16	1 15/16''	1 3/16''	TX20	400
HBS460	4	60	35	0.16	2 3/8''	1 3/8''	TX20	200
HBS470	4	70	40	0.16	2 3/4''	1 9/16''	TX20	200
HBS480	4	80	40	0.16	3 1/8''	1 9/16''	TX20	200
HBS4540	4.5	40	24	0.18	1 9/16''	15/16''	TX20	400
HBS4545	4.5	45	30	0.18	1 3/4''	1 3/16''	TX20	400
HBS4550	4.5	50	30	0.18	1 15/16''	1 3/16''	TX20	200
HBS4560	4.5	60	35	0.18	2 3/8''	1 3/8''	TX20	200
HBS4570	4.5	70	40	0.18	2 3/4''	1 9/16''	TX20	200
HBS4580	4.5	80	40	0.18	3 1/8''	1 9/16''	TX20	200
HBS540	5	40	24	0.2	1 9/16''	15/16''	TX25	200
HBS545	5	45	24	0.2	1 3/4''	15/16''	TX25	200
HBS550	5	50	24	0.2	1 15/16''	15/16''	TX25	200
HBS560	5	60	30	0.2	2 3/8''	1 3/16''	TX25	200
HBS570	5	70	35	0.2	2 3/4''	1 3/8''	TX25	100
HBS580	5	80	40	0.2	3 1/8''	1 9/16''	TX25	100
HBS590	5	90	45	0.2	3 1/2''	1 3/4''	TX25	100
HBS5100	5	100	50	0.2	4''	1 15/16''	TX25	100
HBS5120	5	120	60	0.2	4 3/4''	2 3/8''	TX25	100
HBS640	6	40	35	0.24	1 9/16''	1 3/8''	TX30	100
HBS650	6	50	35	0.24	1 15/16''	1 3/8''	TX30	100
HBS660	6	60	30	0.24	2 3/8''	1 3/16''	TX30	100
HBS670	6	70	40	0.24	2 3/4''	1 9/16''	TX30	100
HBS680	6	80	40	0.24	3 1/8''	1 9/16''	TX30	100
HBS690	6	90	50	0.24	3 1/2''	1 15/16''	TX30	100
HBS6100	6	100	50	0.24	4''	1 15/16''	TX30	100
HBS6110	6	110	60	0.24	4 3/8''	2 3/8''	TX30	100
HBS6120	6	120	60	0.24	4 3/4''	2 3/8''	TX30	100
HBS6130	6	130	60	0.24	5 1/8''	2 3/8''	TX30	100
HBS6140	6	140	75	0.24	5 1/2''	2 15/16''	TX30	100
HBS6150	6	150	75	0.24	6''	2 15/16''	TX30	100
HBS6160	6	160	75	0.24	6 1/4''	2 15/16''	TX30	100
HBS6180	6	180	75	0.24	7 1/8''	2 15/16''	TX30	100
HBS6200	6	200	75	0.24	8''	2 15/16''	TX30	100
HBS6220	6	220	75	0.24	8 5/8''	2 15/16''	TX30	100
HBS6240	6	240	75	0.24	9 1/2''	2 15/16''	TX30	100
HBS6260	6	260	75	0.24	10 1/4''	2 15/16''	TX30	100
HBS6280	6	280	75	0.24	11''	2 15/16''	TX30	100
HBS6300	6	300	75	0.24	11 3/4''	2 15/16''	TX30	100
HBS6320	6	320	75	0.24	12 5/8''	2 15/16''	TX30	100
HBS6340	6	340	75	0.24	13 3/8''	2 15/16''	TX30	100
HBS6360	6	360	75	0.24	14 1/4''	2 15/16''	TX30	100
HBS6380	6	380	75	0.24	15''	2 15/16''	TX30	100
HBS6400	6	400	75	0.24	15 3/4''	2 15/16''	TX30	100
HBS880	8	80	52	0.32	3 1/8''	2 1/16''	TX40	100
HBS8100	8	100	52	0.32	4''	2 1/16''	TX40	100
HBS8120	8	120	60	0.32	4 3/4''	2 3/8''	TX40	100
HBS8140	8	140	60	0.32	5 1/2''	2 3/8''	TX40	100
HBS8160	8	160	80	0.32	6 1/4''	3 1/8''	TX40	100
HBS8180	8	180	80	0.32	7 1/8''	3 1/8''	TX40	100
HBS8200	8	200	80	0.32	8''	3 1/8''	TX40	100
HBS8220	8	220	80	0.32	8 5/8''	3 1/8''	TX40	100
HBS8240	8	240	80	0.32	9 1/2''	3 1/8''	TX40	100
HBS8260	8	260	80	0.32	10 1/4''	3 1/8''	TX40	100
HBS8280	8	280	80	0.32	11''	3 1/8''	TX40	100
HBS8300	8	300	100	0.32	11 3/4''	4''	TX40	100
HBS8320	8	320	100	0.32	12 5/8''	4''	TX40	100
HBS8340	8	340	100	0.32	13 3/8''	4''	TX40	100
HBS8360	8	360	100	0.32	14 1/4''	4''	TX40	100
HBS8380	8	380	100	0.32	15''	4''	TX40	100
HBS8400	8	400	100	0.32	15 3/4''	4''	TX40	100
HBS8440	8	440	100	0.32	17 1/4''	4''	TX40	100
HBS8480	8	480	100	0.32	19''	4''	TX40	100
HBS8520	8	520	100	0.32	20 1/2''	4''	TX40	100
HBS8560	8	560	100	0.32	22''	4''	TX40	100
HBS8580	8	580	100	0.32	22 13/16''	4''	TX40	100
HBS8600	8	600	100	0.32	23 5/8''	4''	TX40	100
HBS1080	10	80	52	0.4	3 1/8''	2 1/16''	TX40	50
HBS10100	10	100	52	0.4	4''	2 1/16''	TX40	50
HBS10120	10	120	60	0.4	4 3/4''	2 3/8''	TX40	50
HBS10140	10	140	60	0.4	5 1/2''	2 3/8''	TX40	50
HBS10160	10	160	80	0.4	6 1/4''	3 1/8''	TX40	50
HBS10180	10	180	80	0.4	7 1/8''	3 1/8''	TX40	50
HBS10200	10	200	80	0.4	8''	3 1/8''	TX40	50
HBS10220	10	220	80	0.4	8 5/8''	3 1/8''	TX40	50
HBS10240	10	240	80	0.4	9 1/2''	3 1/8''	TX40	50
HBS10260	10	260	80	0.4	10 1/4''	3 1/8''	TX40	50
HBS10280	10	280	80	0.4	11''	3 1/8''	TX40	50
HBS10300	10	300	100	0.4	11 3/4''	4''	TX40	50
HBS10320	10	320	100	0.4	12 5/8''	4''	TX40	50
HBS10340	10	340	100	0.4	13 3/8''	4''	TX40	50
HBS10360	10	360	100	0.4	14 1/4''	4''	TX40	50
HBS10380	10	380	100	0.4	15''	4''	TX40	50
HBS10400	10	400	100	0.4	15 3/4''	4''	TX40	50
HBS10440	10	440	100	0.4	17 1/4''	4''	TX40	50
HBS10480	10	480	100	0.4	19''	4''	TX40	50
HBS10520	10	520	100	0.4	20 1/2''	4''	TX40	50
HBS10560	10	560	100	0.4	22''	4''	TX40	50
HBS10600	10	600	100	0.4	23 5/8''	4''	TX40	50
HBS12120	12	120	80	0.48	4 3/4''	3 1/8''	TX50	25
HBS12160	12	160	80	0.48	6 1/4''	3 1/8''	TX50	25
HBS12200	12	200	80	0.48	8''	3 1/8''	TX50	25
HBS12240	12	240	80	0.48	9 1/2''	3 1/8''	TX50	25
HBS12280	12	280	80	0.48	11''	3 1/8''	TX50	25
HBS12320	12	320	120	0.48	12 5/8''	4 3/4''	TX50	25
HBS12360	12	360	120	0.48	14 1/4''	4 3/4''	TX50	25
HBS12400	12	400	120	0.48	15 3/4''	4 3/4''	TX50	25
HBS12440	12	440	120	0.48	17 1/4''	4 3/4''	TX50	25
HBS12480	12	480	120	0.48	19''	4 3/4''	TX50	25
HBS12520	12	520	120	0.48	20 1/2''	4 3/4''	TX50	25
HBS12560	12	560	120	0.48	22''	4 3/4''	TX50	25
HBS12600	12	600	120	0.48	23 5/8''	4 3/4''	TX50	25
HBS12700	12	700	120	0.48	27 1/2''	4 3/4''	TX50	25
HBS12800	12	800	120	0.48	31 1/2''	4 3/4''	TX50	25
HBS12900	12	900	120	0.48	35 1/2''	4 3/4''	TX50	25
HBS121000	12	1000	120	0.48	39 3/8''	4 3/4''	TX50	25

Stiahnúť

HBS-sk-technical-data-sheet.pdf (pdf, 1.1 MB)

HBS_DOP_ETA110030_2408_SK.pdf (pdf, 325.9 kB)
